S-5C-FB je název modelu koaxiálního kabelu specifický pro japonský trh. "S" znamená satelitní televizní přijímače; "5" znamená přibližný vnitřní průměr vnějšího vodiče (mm); "C" znamená charakteriSvatýickou impedanci 75Ω; "F" znamená pěnovou polyethylenovou izolaci; "B" znamená vnější vodič s opletením na plastovém pásku polepeném hliníkovou fólií.
S-5C-FB využívá vysoce pěnovou izolaci, je nízkoztrátový a vysoce stínící koaxiální kabel pro televizní přijímače. Má nízkou hodnotu VSWR v širokém pásmu od 10 MHz do 3224 MHz a poskytuje stabilní a čistý obraz. S-5C-FB lze použít pro digitální pozemní vysílání, satelitní vysílání BSCS 4K8K, CATV, vnitřní rozvody, rozvody bezpečnostních kamer atd. Pro připojení je doporučeno použít šroubovací konektor typu F.

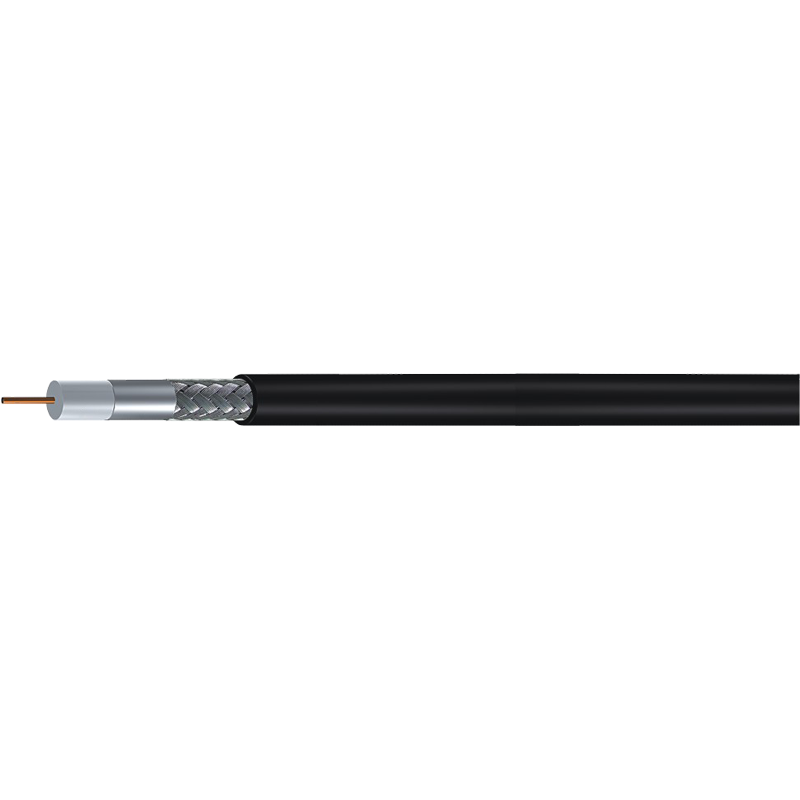

Fyzická konstrukce a rozměry
| Ne. | Položka | Materiál | Poznámky |
| ❶ | Středový dirigent | Holá měď | 1,05 mm ± 1 % |
| ❷ | Dielektrikum | Plynem vstřikovaná pěna PE | 5,0±0,1 mm |
| ❸ | 1 st Štít | Hliníková fólie | Nominální 5,1 mm |
| ❹ | 2 nd Štít | Pocínovaný měděný drát | 6x16/0,14mm |
| ❺ | Bunda | PVC | 7,7±0,2 mm |
Mechanické a environmentální vlastnosti
| Spojení středového vodiče s dielektrikem ≥ | 100 N/m |
| Pevnost pláště ≥ | 10 MPa |
| Prodloužení bundy ≥ | 200 % |
| Provozní teplota | -40 °C~80 °C |
Elektrické charakteristiky
| Maximální stejnosměrný odpor středového vodiče @20°C | 21,1 Ω/km |
| Dielektrické výdržné napětí | AC 1000 V/min |
| Minimální izolační odpor | 1000 MΩkm |
| Nominální rychlost šíření | 80 % |
| Nominální kapacita | 56 pF/m |
| Impedance | 75±3 Ω |
| Poměr stojatých vln (SWR) 10-3224MHz | ≤1,7 |
| Účinnost stínění | > 90 dB |
Útlum při 20°C
| Frekvence (MHz) | Maximální hodnota (dB/100 m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Naše výrobky mají certifikaci UL, ETL, JIS, CE, CPR, RoHS a REACH
